PTO, czyli Power Take-Off, to mechanizm znany w Polsce jako WOM – Wałek Odbioru Mocy. Przekazuje napęd z silnika ciągnika na zewnętrzną maszynę, taką jak kosiarka, prasa, rozsiewacz lub pompa. Dzięki temu ciągnik może zasilać zarówno maszyny ciągnione, jak i urządzenia pracujące stacjonarnie.
Jak działa PTO w ciągniku?

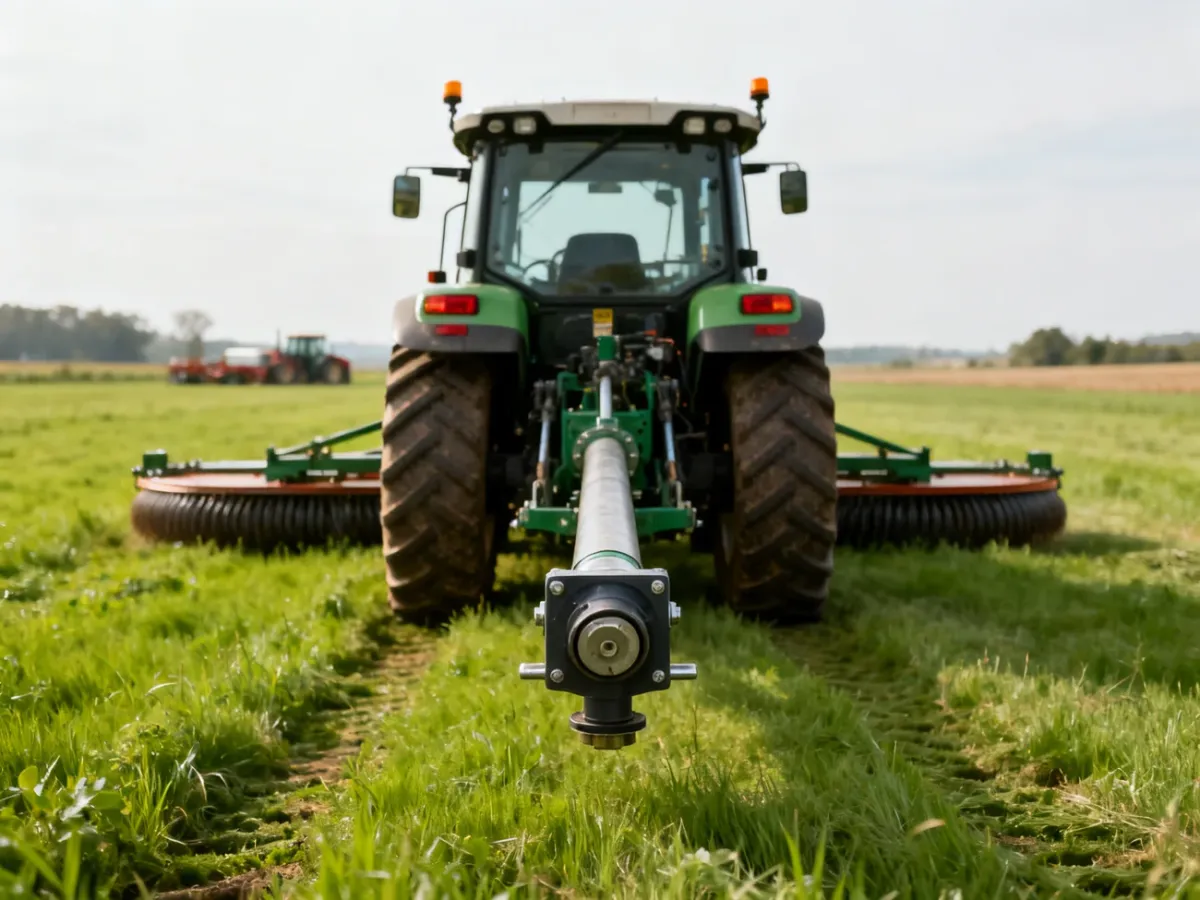

Napęd zaczyna się w silniku, a następnie przez sprzęgło i układ przeniesienia napędu trafia do mechanizmu WOM. Po jego włączeniu obrót jest przekazywany na wał wyjściowy znajdujący się zwykle z tyłu ciągnika. Do tego wału podłącza się wał przegubowo-teleskopowy, który łączy ciągnik z maszyną.
Wał przegubowo-teleskopowy kompensuje zmianę odległości i kąta między ciągnikiem a narzędziem podczas jazdy. Jego drugi koniec napędza przekładnię lub element roboczy maszyny. W ten sposób silnik ciągnika dostarcza nie tylko siłę potrzebną do przemieszczania zestawu, lecz także energię do wykonywania pracy, na przykład koszenia, belowania, mieszania albo pompowania.
WOM może napędzać maszynę podczas jazdy, ale także przy nieruchomym ciągniku. Drugi wariant wykorzystuje się między innymi przy pracy z pompami, agregatami lub urządzeniami wymagającymi stałego ustawienia.
Rodzaje WOM i prędkości obrotowe
W ciągnikach spotyka się różne sposoby sterowania PTO. WOM niezależny działa niezależnie od prędkości jazdy. Po wybraniu ustawionej prędkości obrotowej ciągnik może zmieniać bieg lub zatrzymać się, a wał nadal pracuje. To rozwiązanie ułatwia obsługę maszyn, które potrzebują stałych obrotów.
WOM zależny od skrzyni biegów pobiera napęd w sposób powiązany z pracą przekładni. Prędkość obrotowa wału zmienia się wtedy wraz z przełożeniem i prędkością jazdy. W określonych zastosowaniach przydatny jest także WOM zależny od prędkości jazdy, gdy tempo pracy maszyny ma pozostawać proporcjonalne do przemieszczania się ciągnika.
Najczęściej stosowane standardy prędkości przedstawia tabela:
| Prędkość | Typowe zastosowanie | Charakterystyka |
|---|---|---|
| 540 obr./min | Kosiarki, rozsiewacze, lekkie i średnie maszyny | Popularny standard w wielu narzędziach rolniczych |
| 1000 obr./min | Maszyny o większym zapotrzebowaniu na moc | Wyższa prędkość wału, wymaga zgodności z wyposażeniem |
Prędkość WOM trzeba zawsze dopasować do wymagań maszyny. Nie wolno zakładać, że narzędzie przeznaczone do 540 obr./min można bezpiecznie podłączyć do ustawienia 1000 obr./min. Liczy się także wymagany moment obrotowy, moc ciągnika i zalecenia producenta.
Jak bezpiecznie podłączyć wał PTO?

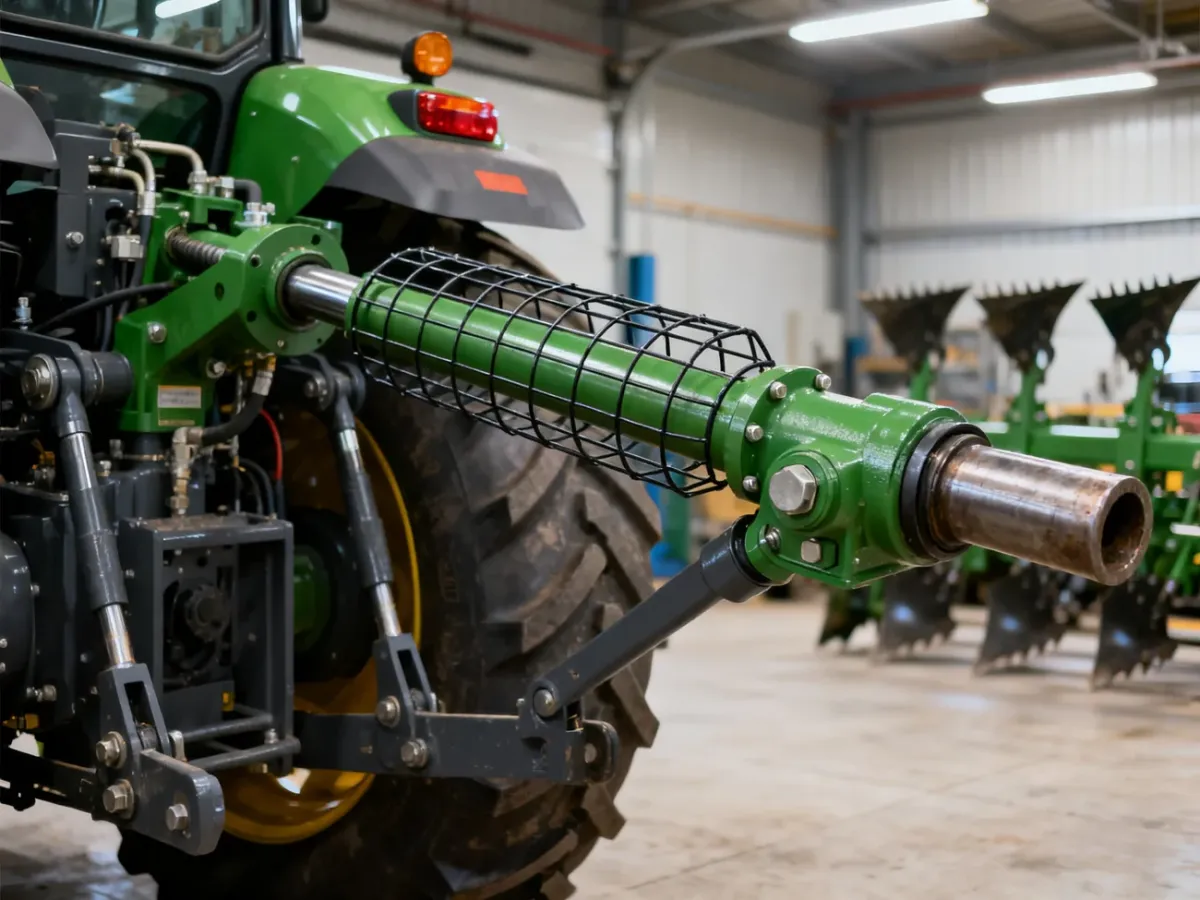

Obracający się wał przegubowo-teleskopowy może pochwycić odzież, rękawicę lub części ciała. Kontakt z nieosłoniętym wałem grozi ciężkimi obrażeniami. Osłony wału i elementów WOM muszą być kompletne, prawidłowo zamocowane i sprawne.
Podłączanie należy wykonywać w ustalonej kolejności:
- Wyłącz silnik, wyjmij kluczyk i poczekaj, aż wszystkie elementy przestaną się obracać.
- Sprawdź, czy wał, osłona ochronna i zabezpieczenia nie mają pęknięć ani innych uszkodzeń.
- Podłącz wał do ciągnika i maszyny, upewniając się, że zatrzaski zablokowały się na miejscu.
- Sprawdź, czy wał nie jest zbyt krótki, zbyt długi ani nadmiernie zgięty w położeniu roboczym.
- Przed uruchomieniem odsuń osoby postronne i włącz WOM zgodnie z instrukcją obsługi.
Przed rozpoczęciem pracy sprawdź następujące elementy:
- Osłony wału i WOM są kompletne, stabilne oraz nie obracają się razem z wałem.
- Wał i okolice przyłączy są wolne od sznurka, roślin, błota oraz innych zanieczyszczeń.
- Zatrzaski, sworznie i łańcuchy zabezpieczające są prawidłowo zamocowane.
- Prędkość WOM odpowiada wymaganiom podłączonej maszyny.
- Nikt nie przebywa w pobliżu obracających się elementów.
Nie przechodź nad pracującym wałem, nie dotykaj go podczas obrotu i nie usuwaj zatoru przy włączonym silniku. W razie uszkodzenia przekładni WOM, wału lub osłony pracę należy przerwać i zlecić ocenę stanu technicznego osobie mającej odpowiednie kwalifikacje.
Dobór właściwej prędkości, sprawny wał i kompletne osłony pozwalają wykorzystać możliwości PTO bez narażania operatora na niepotrzebne ryzyko.
